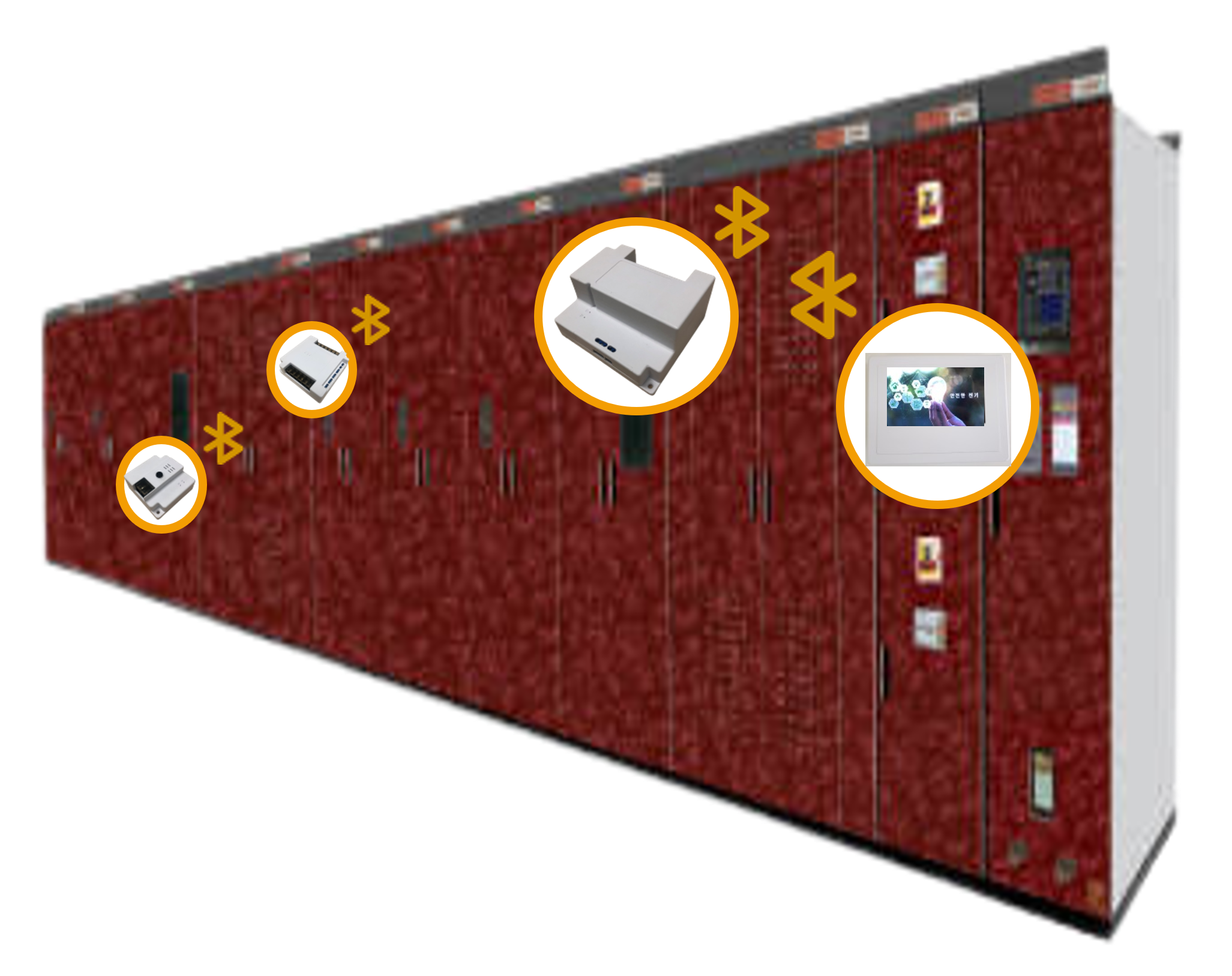

스마트 에코 가드 배전반
폐쇄형 배전반(고압, 저압), 전동기 제어반, 분전반
- 제품소개
- 저전력 에너지 수집 기반으로 다종 설비 상태를 지능적으로 감시·제어는 배전반
핵심 기능
-
01
제어 시스템 전력 효율 최적화
저전류 환경에서도 다중 전원 수집과 Buck Converter 기반 이중 스위칭 제어로 디바이스 구동 안정성 향상
센싱부와 에너지 수집부를 일체화하고, 3상 중 1상 측정 시 나머지 2상에서 전원 수집 가능하도록 설계
입출력 전원 저장부 최적화로 돌입전류와 전압강하 문제를 보상, 저전력 환경에서도 안정적 동작 구현
-
02
부하 전원 상태 감시 제어
Wake-up / Sleep 기반 4단계 MODE로 디바이스 순차 구동, 소모 전력 최소화
측정 시 안정화 단계 적용으로 데이터 정확도 및 신뢰성 확보
전력 분산 부하 전원 제어로 다종 요소 측정과 데이터 전송 주기 단축
-
03
전력 계통 무선 통합 제어
무선 통신 이상 주기적 검사와 타임스탬프/ID 적용으로 열악한 환경에서도 데이터 신뢰성 확보
다종 요소 이상 시 1차 알람 / 2차 차단 신호 출력으로 사고 확산 방지
입출력 에너지 저장 이중 설계로 정전 시에도 관리자에게 최종 설비 상태 전달 가능
적용 기술
전력 변환 제어

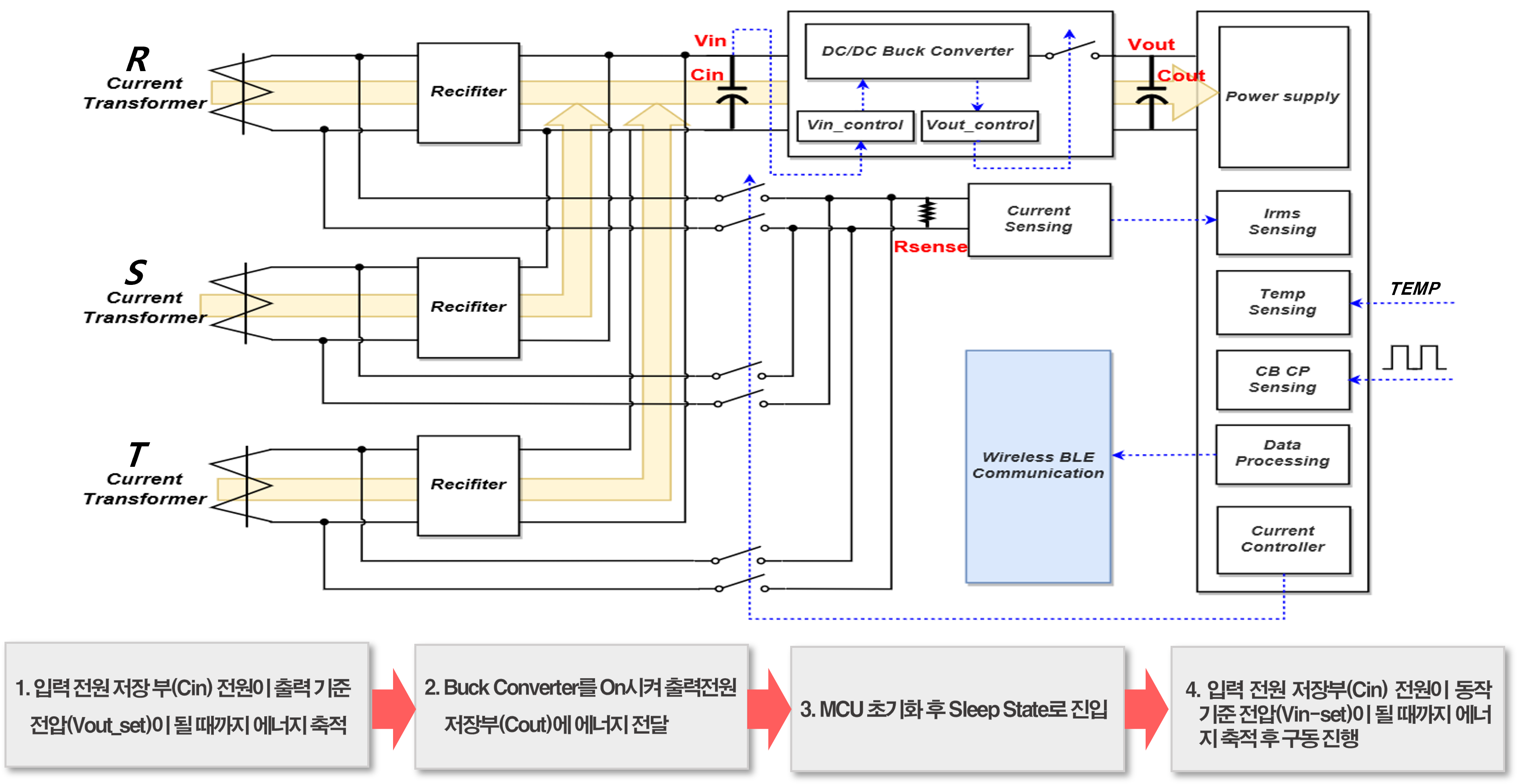

저전류 수배전반 환경에서 다중 상 전원 수집과 전력 변환 제어를 통해 에너지 수집·센싱을 병행하며 디바이스 구동 안정성 향상
- 저전류영역에서도 다중 입력 전원 수집
에너지가 적은 환경에서도 제품 구동 안정성 증대
- 회로 일체화
회로 일체화와 동작 스위칭 제어로 한 회로부에서 측정, 에너지 수집 동작 가능
- 저전력대에서도 안정적인 동작
초기 구동 시 돌입전류에 따른 전압강하로 오동작 방지
부하 전원 제어
기능별 순차 구동 제어로 불필요한 전력 소모 감소, 안정화 기반 측정 기법 적용으로
다양한 전력·환경 데이터를 높은 정확도로 수집 및 신뢰성 확보

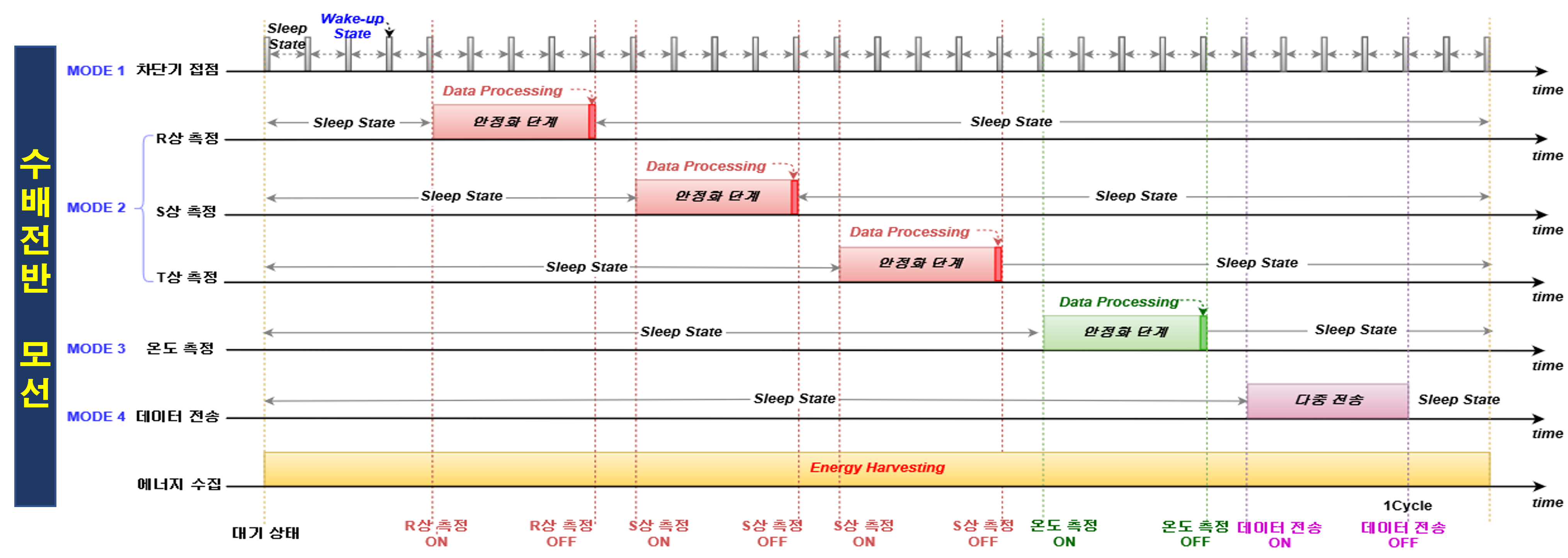

- Wake-up / Sleep 동작 기법
-
4개의 MODE를 통해 순차적으로 제어, 소모 전력 최적화 및 최소화
다종 요소 측정 3상 전류(R, S, T), 온도, 차단기 접점 측정, 데이터 전송 주기 단축
안정화 단계: 데이터 변동 최소화

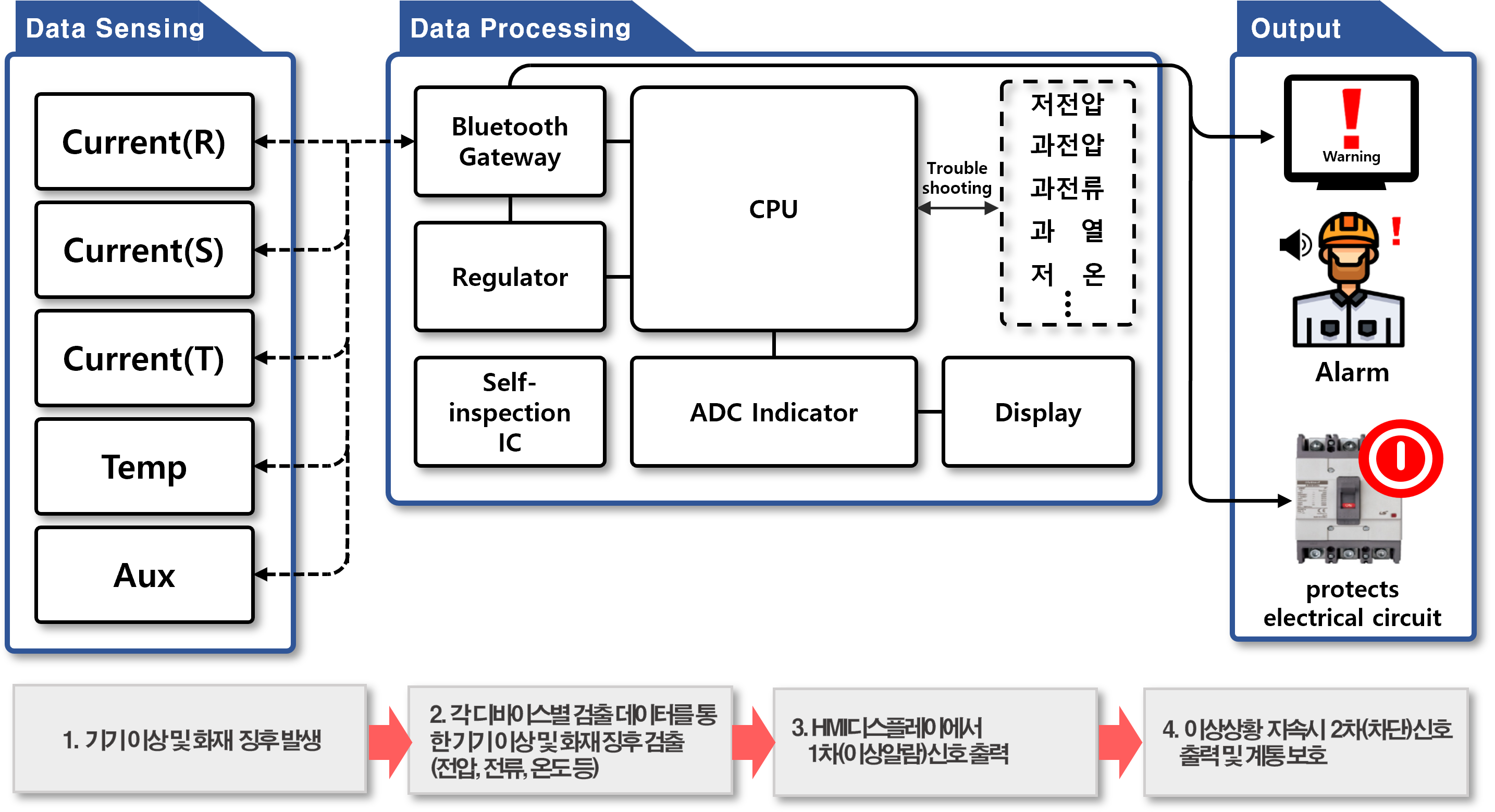

무선 통신 통합 제어 시스템
노이즈가 많은 전력 설비 환경에서도 안정적인 통신 품질과 데이터 신뢰성 확보
- 안정성 및 신뢰성 확대
통신 이상을 주기적으로 검사, 무선 통신 고장 및 장애를 감시
- 타임스탬프 기법
고유 ID 설정 및 고유 시간에 따른 데이터 측정
열악한 환경에서 손상될 수 있는 무선 데이터의 신뢰성 확보
- 신호 출력
다종 요소의 이상 발생 시 1차(이상 알람) / 2차(차단) 신호 출력 후 전력 계통 차단
- 전력 차단 시에도 설비 상태 전달
입력 및 출력 에너지 저장부 이중 설계를 통해 여유 전력 확보
스마트 아크 배전반
-고압배전반, 저압배전반, 전동기제어반, 분전반
- 제품소개
- 고정밀ㆍ초고속 아크검출 기술을 적용하여 아크플래시 사고를 예방하는 배전반
핵심 기능
-
01
초고속 아크검출
광포인트센서, 루프센서를 통해 1ms이내에 아크플래시 감지
-
02
고정밀 아크검출
아크플래시의 광특성을 프리즘 분광기법 분석을 통해 정밀하게 검출
-
03
아크 검출 프로세스, 미소아크 및 노이즈 차단 알고리즘을 통한 고속연산기술
아크 검출 프로세스, 미소 아크 및 노이즈 차단 알고리즘을 통한 고속 연산 기술 적용하여 아크 발생 시 즉각 판단∙상황 별 대응 가능
적용 기술
프리즘 분광 기법
프리즘 광학이론을 적용한 자외선 분광 검출 기술
수배전반 내 발생하는 아크플래시의 광특성 분석을 이용하여, 아크플래시 발생 시 나타나는 특정 자외선을 집중 검출
- 아크플래시 검출
아크플래시 발생 시 주요 자외선 영역을 프리즘 광학이론을 통한 분광으로 집중 감시
- 아크플래시 내장형 프리즘 센서
내장형 프리즘을 채용한 센서. 정량 분석에 적당한 Single beam 방식을 사용. Hard wired Logic 구성으로 로직 구조가 간단하여 고속 검출이 가능함.
- 프리즘 투과 시 스펙트럼 분석
자외선 영역 외의 노이즈(주변 광)를 제거하여 정밀도가 높음.
복합 아크 검출 및 고속 차단 출력을 통한 2차 사고 예방 기술
복합 아크 검출 및 고속 차단 출력을 통한 2차 사고 예방 기술
자외선 프리즘센서 및 광파이버 루프센서(가시광선 검출)를 이용한 아크플래시 검출 시 1ms 이내 차단기 트립 신호를 출력하며, 홀센서를 이용한 전류왜곡 분석 및 아크를 검출함.
- 광 파이버 루프센서
가시광선 파장대역에 형성된 아크플래시를 검출함
- 전류 추종을 이용한 아크 검출 기법
전류 추종 중 고주파의 아크 신호를 검출함. 또한, 디지털 오류 회피 알고리즘을 적용하여 신뢰성과 고속 진단(차단)구현이 가능함. *모든 부하영역에서 동작 가능
- 아크플래시 검출 알고리즘 탑재
고속 신호처리를 위한 최적 회로 구성(1ms 이내 차단기 트립신호 출력), 아크 발생 시 즉각 판단을 위한 사용자 중심(UX)알고리즘 구성
아크 검출 프로세스, 미소아크 및 노이즈 차단 알고리즘을 통한 고속연산기술
아크 검출 프로세스, 미소 아크 및 노이드 차단 알고리즘을 통한 고속 연산 기술
아크플래시 관련 전기 사고 감시 및 보호, 2차 사고 예방 가능
- 아크플래시 검출 알고리즘
-
상황 별 최적 대응을 위한 3단계 모드 적용
01. 최단 시간 아크 검출 모드 : 모든 아크 에너지를 검출하여 차단신호 출력
02. 오차 범위 최소화 검출 모드 : 일정시간 내 아크에너지 지속 발생 시 차단신호 출력
03. 동작 에너지레벨 조정 모드 : 아크에너지가 지정레벨 이상 발생 시 차단신호 출력
절연감시형 태양광 발전 시스템
- 제품소개
- 실시간 직류 활선 절연저항 및 스트링별 누설전류 감시를 통해 절연사고를 사전에 예방할 수 있는 태양광 발전 시스템
핵심 기능
-
01
전 방향 충격 흡수
지진발생 시 X,Y,Z 축 내진기능으로 설비 보호
-
02
진동센서 탑재 실시간 알림
내진 센서 탑재로 기울기 및 진동을 실시간 감지 하며, 이상신호 발생 시 알림 및 트립으로 경고
-
03
신속 수평 복구
지진/지반 침화 내진 유닛 열화로 인한 수평 이탈 시 현장 사용자 신속 복구 가능
적용 기술
전 방향 충격 흡수
내진 유닛 기술
충격완화를 위한 3중경도 진동 흡수 및 내진 고무 가공 기술. XYZ축 충격저감 및 설비부 전달 최소화
1 상층지지부
2 내진고무
3 수평조절장치
4 하부 지지부
- 충격 완화 3중 경도
수직∙수평 입체형 진동 최적 흡수를 위한 경도차 차등 설비
- 탄성 강화 스프링
지속하중 균등 분배로 내진유닛 편심 방지
- 에어홀(쿠션효과)
지진에 의한 진동 시 내부압력 저감 현상으로 파손 방지, 유연성 강화 및 진동 전달 감쇠
- 내진고무
니트릴 부다티엔 고무를 사용하여, 고경도 가공과 고신뢰 재질 확보. 고경도화와 내열, 내마모, 내노화성 모두 일반 고무 내진재보다 뛰어남
진동센서 탑재 실시간 알림
실시간 지진 모니터링 및 제어 기술
지면부와 설비부의 진동 및 기울기를 측정, 분석하고 실시간으로 모니터링 관리 가능
- 모니터링 시스템 구성
-
계측&모니터링으로 지진과 진동, 기울기 분석
분석 : 진동 및 기울기 분석
관리 및 제어 : 원격 모니터링이 가능하며, 차단기 트립 신호 송출
일상적 유지보수: 수평조절장치가 내장되어 있으며, Max~45mm 수평 조절 가능
신속 수평 복구
수평 조절 기구 내장
사용자의 손쉬운 수평조절 기능으로 사고 시 신속 복구 가능
- 용이한 설치
수평조절 기능 내장으로 설치 시 용이
- 2차 사고 예방
지진발생 시 받침목 이탈에 의한 정전, 화재, 감전 등의 2차 사고 예방
- 손쉬운 복구
수평 변형 시 손쉬운 복구 가능
- 튼튼한 구조
중심축 볼트 사용으로 변형 방지
